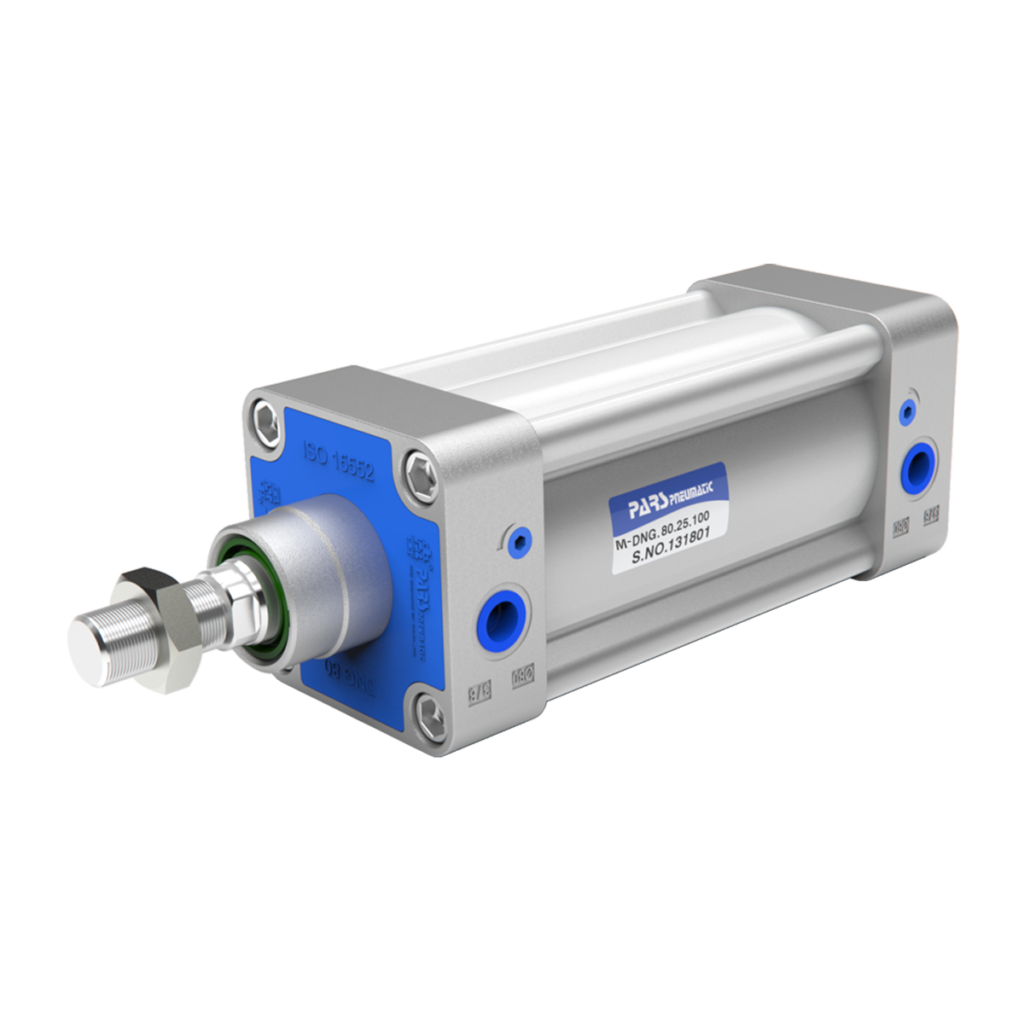

راهنمای انتخاب سیلندر پنوماتیک؛ محاسبه نیرو، قطر پیستون و کورس جک
راهنمای انتخاب سیلندر پنوماتیک؛ محاسبه نیرو، قطر پیستون و کورس جک انتخاب سیلندر پنوماتیک فقط بر اساس ظاهر، قیمت یا قطر بدنه انجام نمیشود. اگر قطر پیستون، کورس حرکتی، فشار کاری و نوع نصب بهدرستی انتخاب نشوند، جک نمیتواند نیروی موردنیاز را تأمین کند یا دچار استهلاک زودهنگام خواهد شد.
در این راهنما، مهمترین نکات انتخاب جک پنوماتیک مناسب را بررسی میکنیم.
اولین گام: مشخص کردن نوع حرکت
پیش از خرید سیلندر پنوماتیک باید مشخص شود که دستگاه به چه نوع حرکتی نیاز دارد:
- حرکت رفتوبرگشتی ساده
- حرکت فقط در یک جهت
- هل دادن قطعه
- کشیدن قطعه
- بلند کردن بار
- باز و بسته کردن گیره
- حرکت طولانی در یک مسیر
- موقعیتیابی با سنسور
اگر جک باید در هر دو جهت نیرو تولید کند، معمولاً سیلندر دوطرفه انتخاب مناسبتری است. برای حرکتهای ساده با برگشت فنری، جک یکطرفه میتواند کافی باشد.
انتخاب قطر پیستون جک پنوماتیک
قطر پیستون مهمترین عامل تعیینکننده نیروی جک است. هرچه قطر پیستون بیشتر باشد، سطح مؤثر افزایش مییابد و در فشار یکسان، نیروی بیشتری تولید میشود.
رابطه تقریبی نیروی تئوری جک به شکل زیر است:
F=P×A
که در آن:
- F: نیروی تئوری جک
- P: فشار هوای فشرده
- A: سطح مؤثر پیستون
سطح پیستون دایرهای از رابطه زیر به دست میآید:
A=πD24
که در آن D قطر پیستون است.
نکته مهم در محاسبه نیرو
نیروی واقعی جک پنوماتیک از مقدار محاسبهشده کمتر است، زیرا عواملی مانند اصطکاک آببندها، افت فشار در شیلنگ و شیر، کیفیت هوای فشرده و بار جانبی بر عملکرد اثر میگذارند. به همین دلیل، انتخاب جک باید با ضریب اطمینان مناسب انجام شود.
تأثیر شافت بر نیروی برگشت
در سیلندر دوطرفه، نیروی حرکت رفت و برگشت دقیقاً یکسان نیست. در سمت شافت، بخشی از سطح پیستون توسط قطر میله اشغال شده است؛ بنابراین سطح مؤثر کمتر میشود و نیروی برگشت معمولاً پایینتر از نیروی رفت است.
این موضوع در کاربردهایی که نیروی کشش اهمیت بالایی دارد، باید حتماً بررسی شود.
انتخاب کورس جک پنوماتیک
کورس جک به مقدار مسافتی گفته میشود که شافت یا پیستون از ابتدا تا انتهای حرکت طی میکند. کورس باید بر اساس میزان جابهجایی واقعی قطعه تعیین شود.
برای انتخاب کورس باید موارد زیر در نظر گرفته شود:
- طول حرکت موردنیاز
- فضای آزاد برای نصب
- محل قرارگیری سنسورها
- تلرانس مکانیکی سیستم
- احتمال نیاز به تنظیم در آینده
انتخاب کورس بیش از حد میتواند ابعاد دستگاه و احتمال خمشدن شافت را افزایش دهد. از طرف دیگر، کورس کوتاهتر از نیاز واقعی باعث ناقص ماندن حرکت خواهد شد.
فشار کاری سیستم پنوماتیک
بیشتر سیستمهای پنوماتیک صنعتی با فشار مشخصی کار میکنند، اما فشار واقعی در محل نصب جک ممکن است به علت افت فشار کاهش پیدا کند. به همین دلیل باید موارد زیر بررسی شود:
- ظرفیت کمپرسور
- قطر و طول شیلنگها
- تعداد مصرفکنندههای همزمان
- کیفیت اتصالات
- تنظیم رگلاتور
- افت فشار شیرهای کنترل
استفاده از هوای فشرده با فشار ناپایدار میتواند باعث تغییر سرعت و افت نیروی جک پنوماتیک شود.
انتخاب نوع نصب جک
نوع نصب سیلندر باید با مسیر حرکت و نوع بار هماهنگ باشد. روشهای رایج نصب عبارتاند از:
- نصب از کف
- نصب از جلو یا عقب
- نصب مفصلی
- نصب با گوشواره
- نصب فلنجی
- نصب با براکت
در صورتی که بار امکان ایجاد نیروهای جانبی دارد، استفاده از راهنما، ریل یا سیلندرهای راهنمادار ضروری است. جک پنوماتیک معمولی برای تحمل بار جانبی و خمشی طراحی نشده است.
اهمیت سنسور در سیلندر پنوماتیک
در خطوط اتوماسیون، اغلب لازم است سیستم کنترل بداند جک به انتهای کورس رفت یا برگشت رسیده است. برای این کار از سنسور مغناطیسی جک پنوماتیک استفاده میشود.
این سنسور با تشخیص مگنت نصبشده روی پیستون، موقعیت جک را به PLC، رله یا کنترلر اعلام میکند.
چکلیست خرید جک پنوماتیک
پیش از سفارش سیلندر پنوماتیک، این موارد را مشخص کنید:
- قطر پیستون موردنیاز
- کورس حرکتی
- فشار کاری واقعی
- نوع عملکرد: یکطرفه یا دوطرفه
- نوع نصب
- قطر و جنس شافت
- سرعت حرکت موردنیاز
- نیاز یا عدم نیاز به سنسور
- وجود ضربهگیر
- شرایط محیطی مانند رطوبت، گردوغبار و دما
جمعبندی
برای انتخاب سیلندر پنوماتیک مناسب باید نیروی لازم، قطر پیستون، کورس، فشار کاری، نوع نصب و شرایط محیطی را بهصورت همزمان بررسی کرد. انتخاب صرفاً بر اساس قطر یا قیمت، میتواند منجر به افت عملکرد، خرابی تجهیزات و هزینههای بیشتر در آینده شود.
